戶內照明箱
通常指家庭用配電箱產品所制作的成套配電設備。那么該如何正確地安裝？對剛接觸電工的朋友可能有點不太清楚，下面以80㎡一室一廳戶型舉例講解：

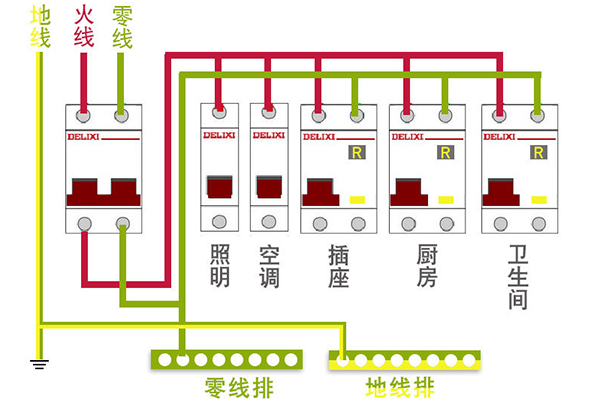

如圖所示，戶內照明箱中配備了一個DZ47 2P空開50A作為總開關，兩個DZ47單匹空開選用16A來控制照明回路，3個25A DZ47LE“相線+中性線”漏電保護器分別控制插座、廚房、衛生間的電路，還需要匯流排以及國標電線。具體的安裝線路如同所示：
戶內照明箱系列自帶零地排，因此不需要做準備，安裝首先從總開下口分別出零火線接入各個控制開關的上口，DZ47LE開關，走邊接線口為零線，右為火。切記在安裝后需檢查零火線是否相同，可用萬用表測量，如相同說明存在錯誤接線方式。
